从这一讲我们将对Spring mvc 的运行流程进行一个分析，我们通过debug源码的方式来为大家呈现出spring mvc的秘密。
Spring MVC框架的运行流程源码分析
作者先搭建好一个spring mvc的项目，我们写一个目标方法login()，我发请求执行这个方法，直到渲染视图显示对应的网页为止，我们对这一个过程做一个流程源码分析。我不会对每一句代码都做一个讲解，包括后面如何渲染视图我们都不会仔细想，我们应该把重心放在整个流程上面，不管以后我们面试还是做开发，我们脑子里都要有这套流程。下面我开始截图进行源码分析。

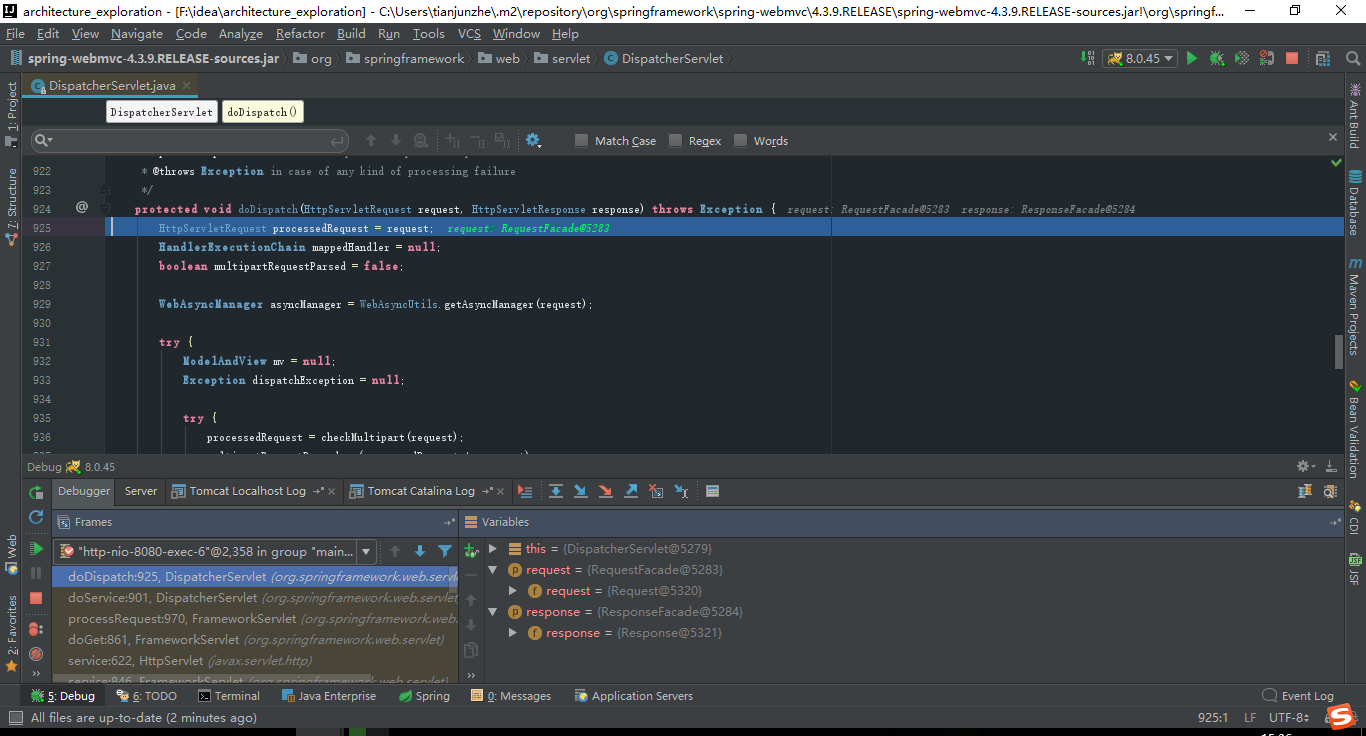

首先Spring mvc执行到如图所示的方法doDispatch(),我们看到括号内将request和response传入。 并且我们往下看Spring mvc为我们创建了一个HandlerExecutionChain对象，名字叫做mappedHandler，我们记住这个对象，关系整个执行流程。我们看下一张图。看mappedHandler是如何获取的。

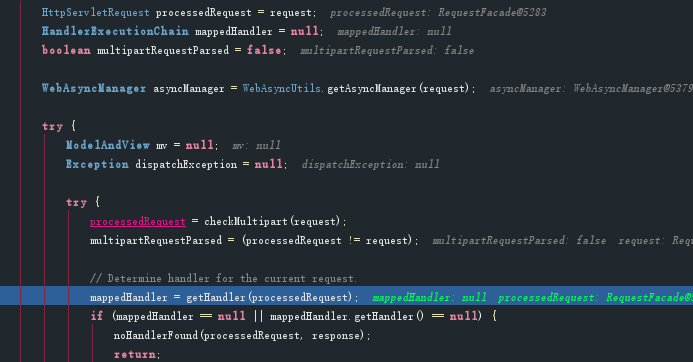

看上图蓝底标注的位置，我们的mappedHandler对象是由getHandler()这个方法获得的，我们进入这个方法看看getHandler()方法的作用。

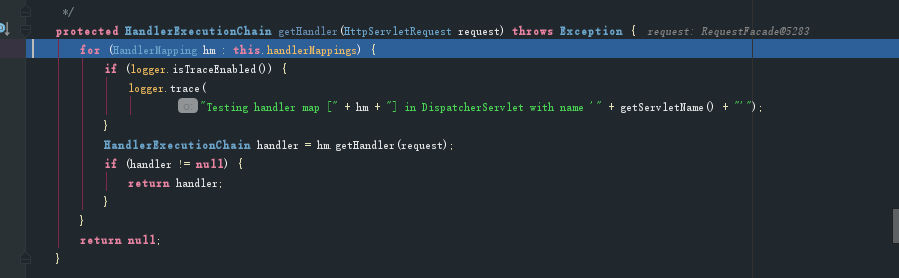

这里有些乱，没关系我慢慢的讲，首先执行一个for循环，我们遍历的是一个个HandlerMapping对象，如果这个对象的getHandler()有值，那么返回handler，如果为null则继续遍历。如果一直没有找到handler，那么返回null。我们下面来看看什么是HandlerMapping

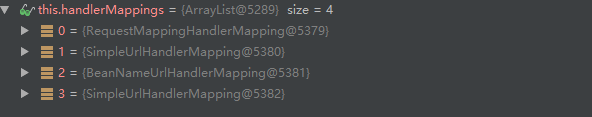

从字面的解释这是一个请求与处理器之间的映射。我们每次不都是设置一个@RequestMapping吗，里面写上请求，而这个注解的下面写的就是我们的处理方法handler，而HandlerMapping要做的就是通过请求找到我们的处理方法handler。我们看上图handlerMappings里面有四个值，0对应的那个值得HandlerMapping就是做通过请求找方法的，而3对应的值我们这里重点说一下，我们每次配置mvc的时候都要配置一句话
我们继续回到刚才的思路，现在我们的请求会被0对应的HandlerMapping处理，找到请求对应的方法，有了handler就可以返回了。我们返回来看看HandlerExecutionChain是个什么。

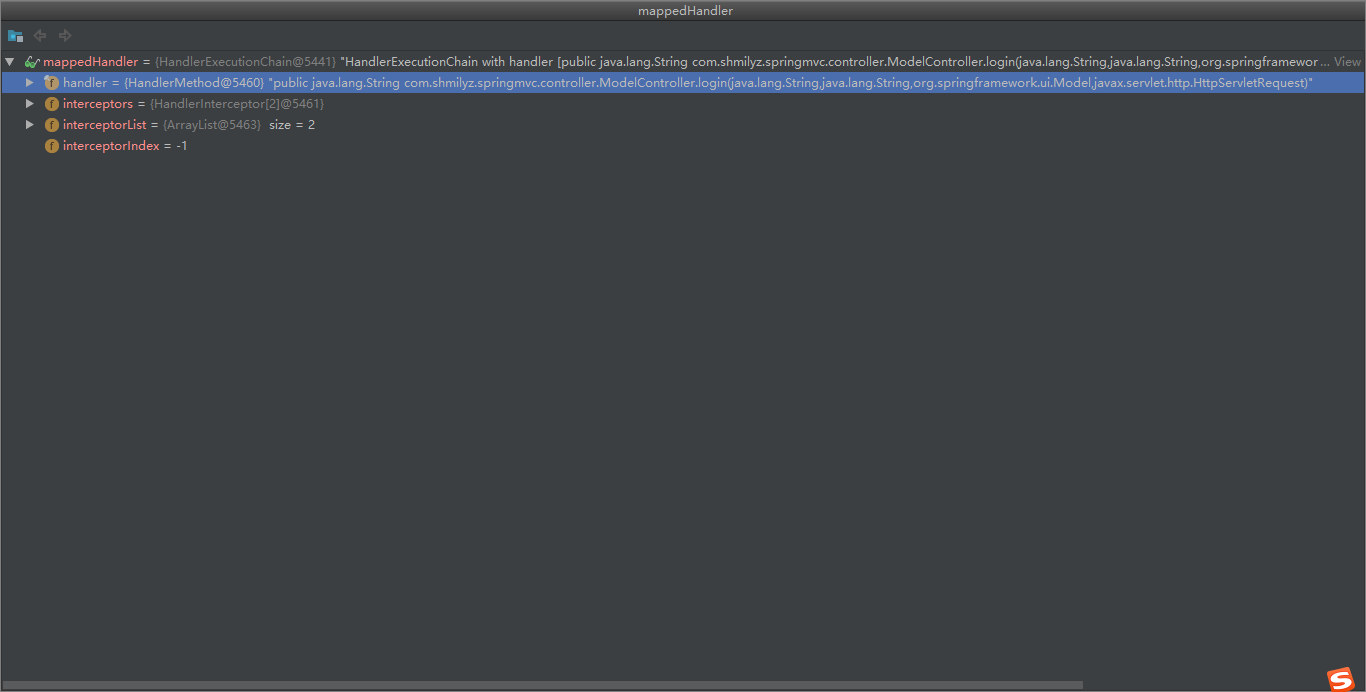

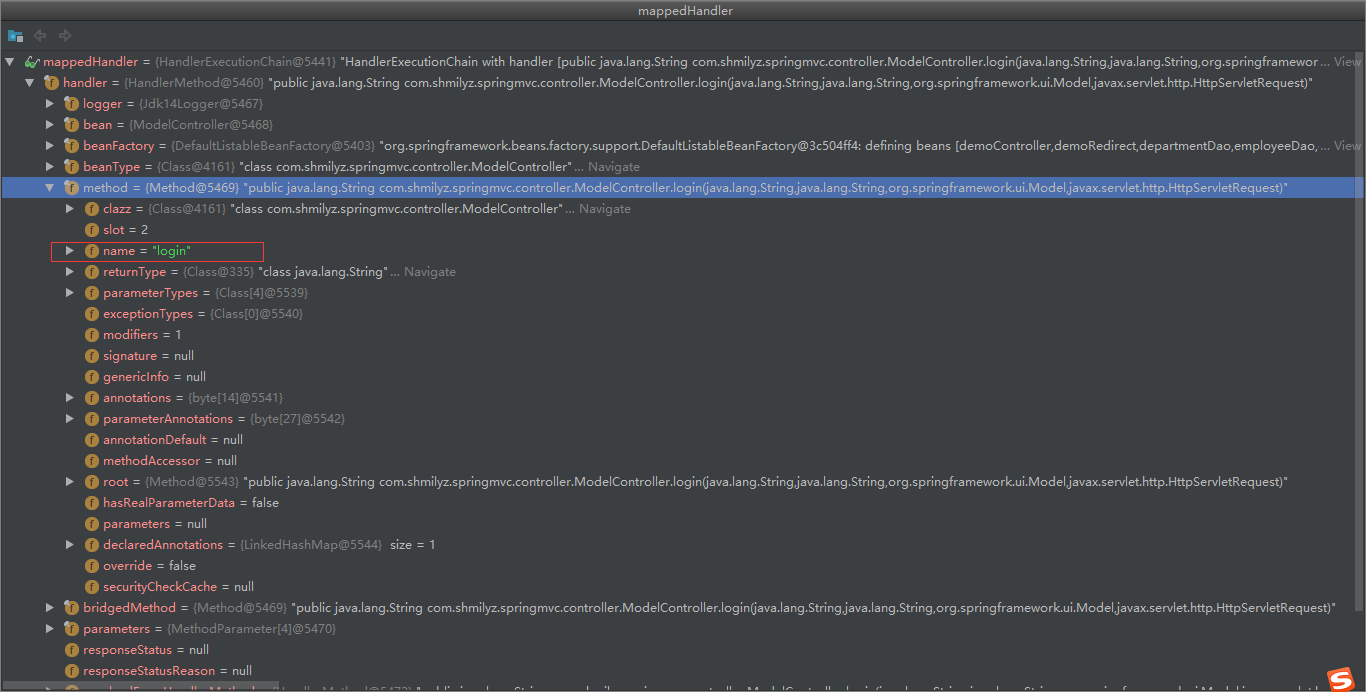

我们看这两张图，刚才调用getHandler()返回了我们的HandlerExecutionChain对象，我们点开这个对象，发现HandlerExecutionChain对象一共有两个重要的属性，我们的过滤器和我们的处理器handler，点开这个handler，我们发现红色框位置就是我们获得到的handler方法，这样我们就可以很清晰的了解了HandlerExecutionChain是干什么的了。我们来梳理一下啊，我们通过HandlerMapping对象得到我们的HandlerExecutionChain对象，HandlerExecutionChain对象里面有我们要执行的目标fa方法。很清晰。
为了能更好的了解这个过程，我们在做一个小实验，如果这时候我们发一个静态的html请求，我们会得到什么效果呢，大家可以去自己试一试，我这里就不贴图了，我直接讲结果，如果配置了

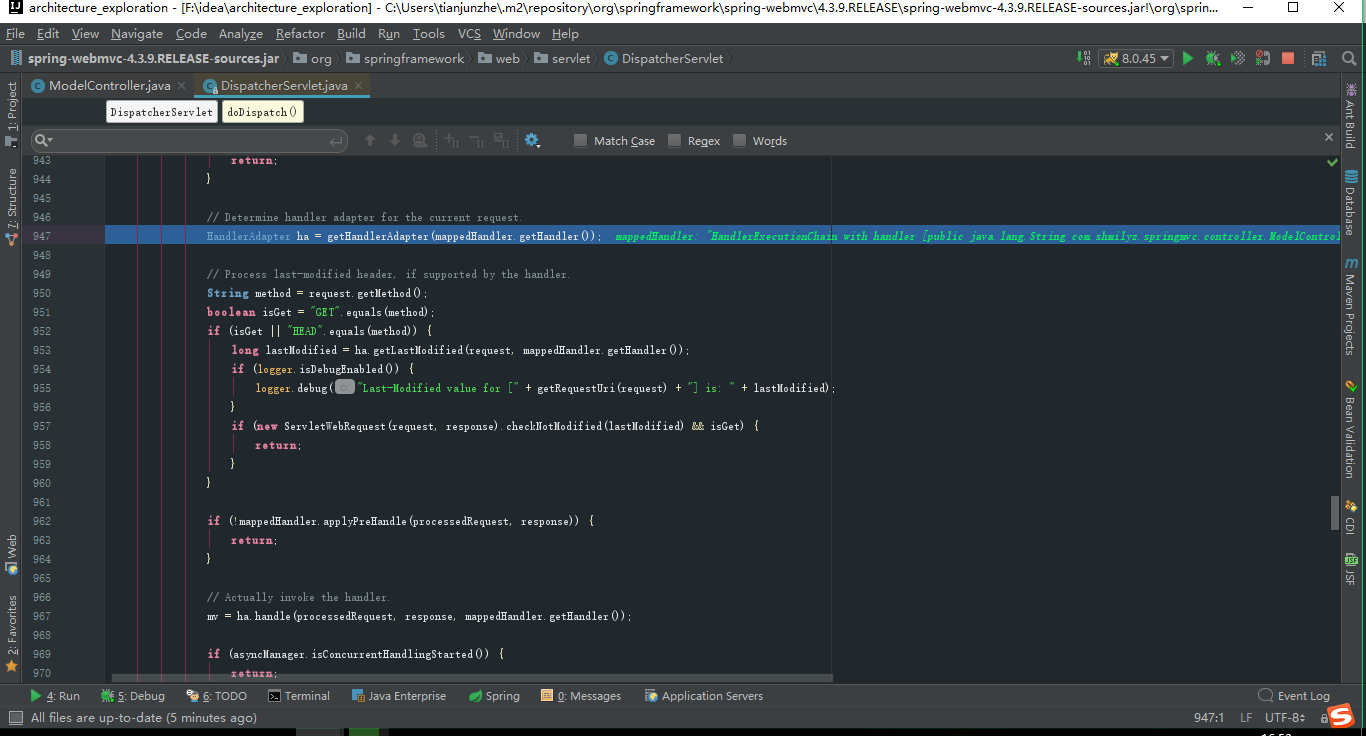

debug执行到947蓝标处，我们得到一个HandlerAdapter对象，我们看英文就可以看出来HandlerAdapter是适配器的意思，我们在安卓 web等等好多地方都见过适配器，什么是适配器，电源插头是适配器，转接线是适配器，把不合适弄成合适的就是适配器。那么这里的适配器是干什么的呢，我们可以看到蓝标出距离967行调用目标方法还很远，除了调用前置拦截器外我们还要做很多事情，我们spring mvc为大家提供的表单数据检验，数据类型的转换，这些都是需要适配器的方法去执行。直到调用目标方法，都是它。我们继续往下看。
如果看过我前面讲解的同学，一定不会陌生拦截器方法执行源码分析这一块内容。如果大家没看过，大家可以先看一看。

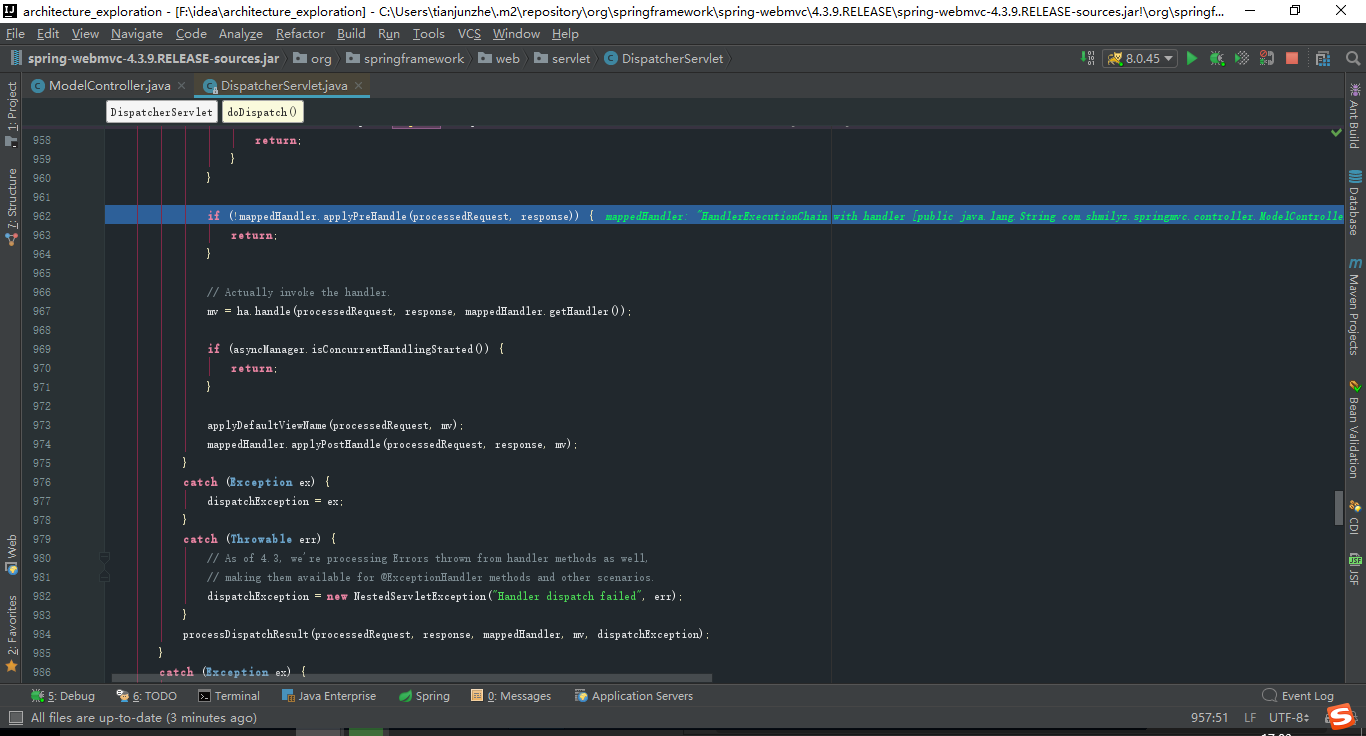

我们这里先执行的是拦截器的PreHandle()方法，我们对所有拦截器的PreHandle()进行遍历。我们继续往下看。

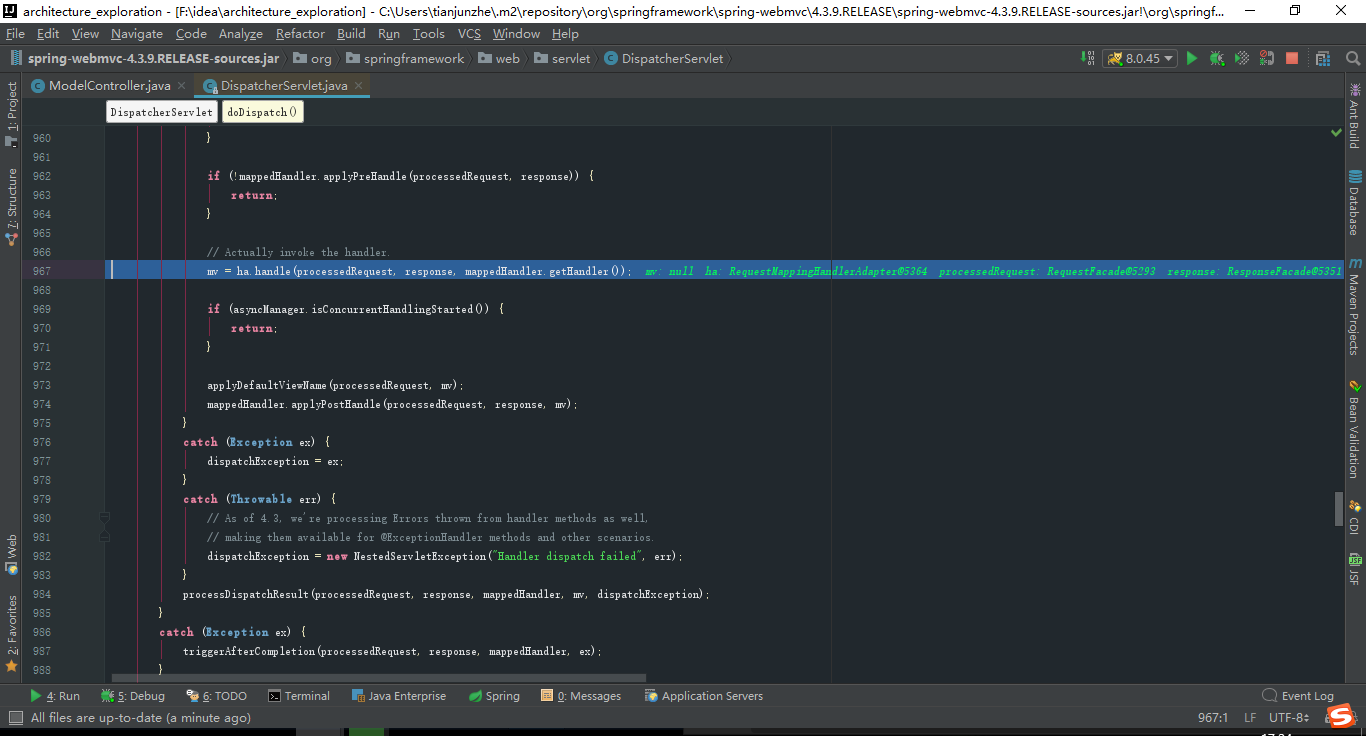

967行我们开始执行目标方法了，我们就去调我们自己写的login()方法，这里就不演示debug了，我们只要知道这一步去执行目标方法，并且注意我们这里返回的是一个什么啊，是一个ModelandView对象。我之前也说过不论你的目标方法handler返回的是String类型还是Model还是Map还是ModelandView最后都会包装成ModelandView，啥是ModelandView，模型和视图。好，我们继续往下看。大家忍一忍很快就结束了。

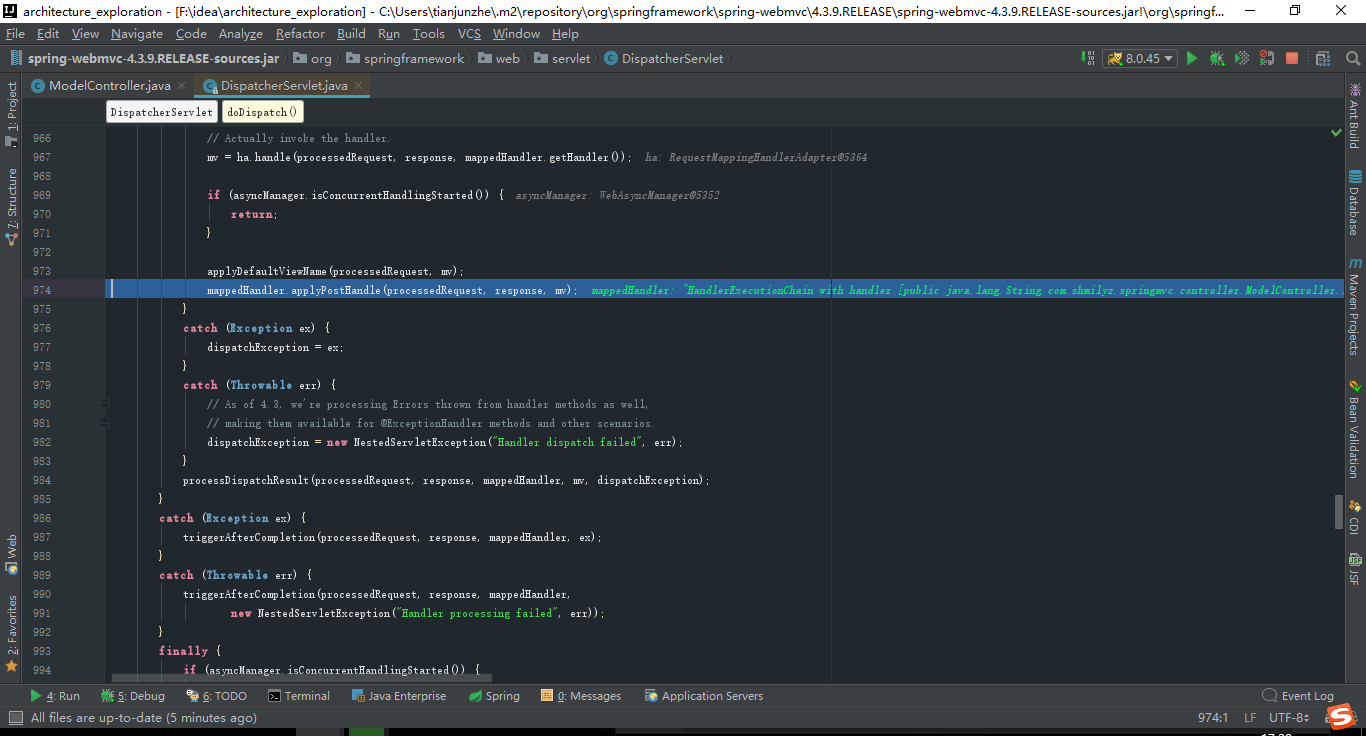

974行对拦截器的PostHandle()方法进行遍历。这没有什么要说的。往下看我们的渲染视图。

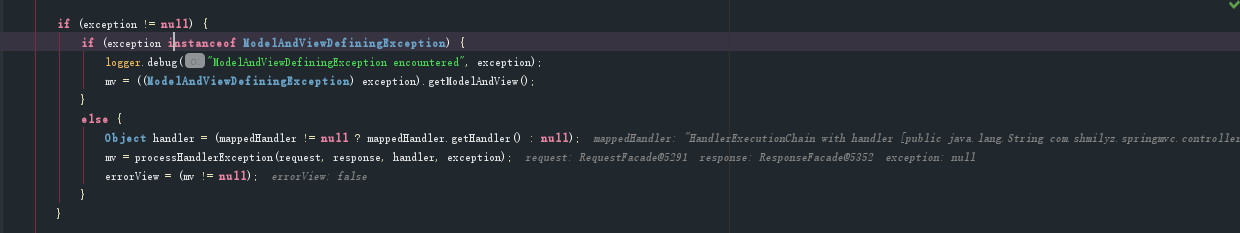

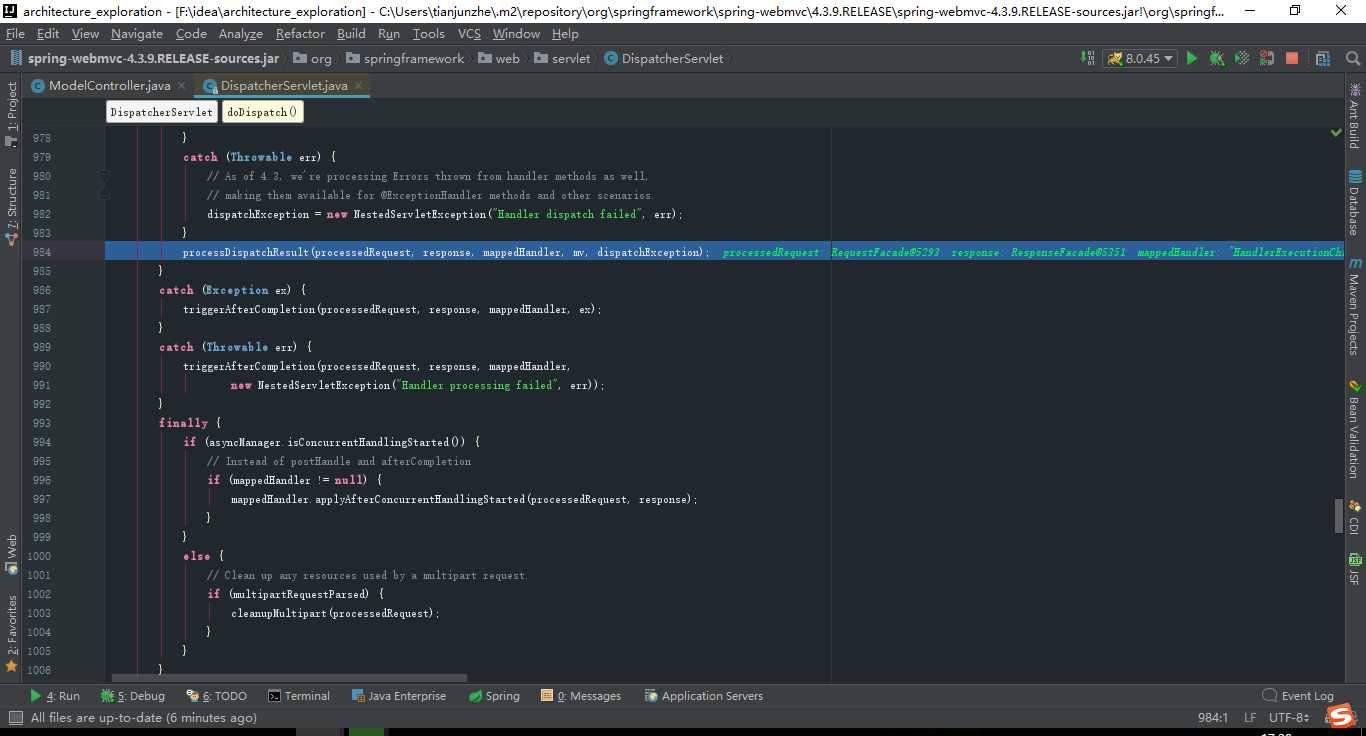

994行我们进行渲染视图的工作，我们进入这个方法看看是如何渲染视图的。首先是我们的异常处理模块。如果说我们在执行目标方法的时候发生异常，或在其它情况下发现异常，我们就要在这个模块进行异常的处理，如果有异常，我们则执行1034行的processHandlerException()方法处理异常。不知道我们还是否记得我们可以通过@ExceptionHandler来配置什么异常对应什么页面。那么processHandlerException(）方法就是做这个的。我们继续往下看。

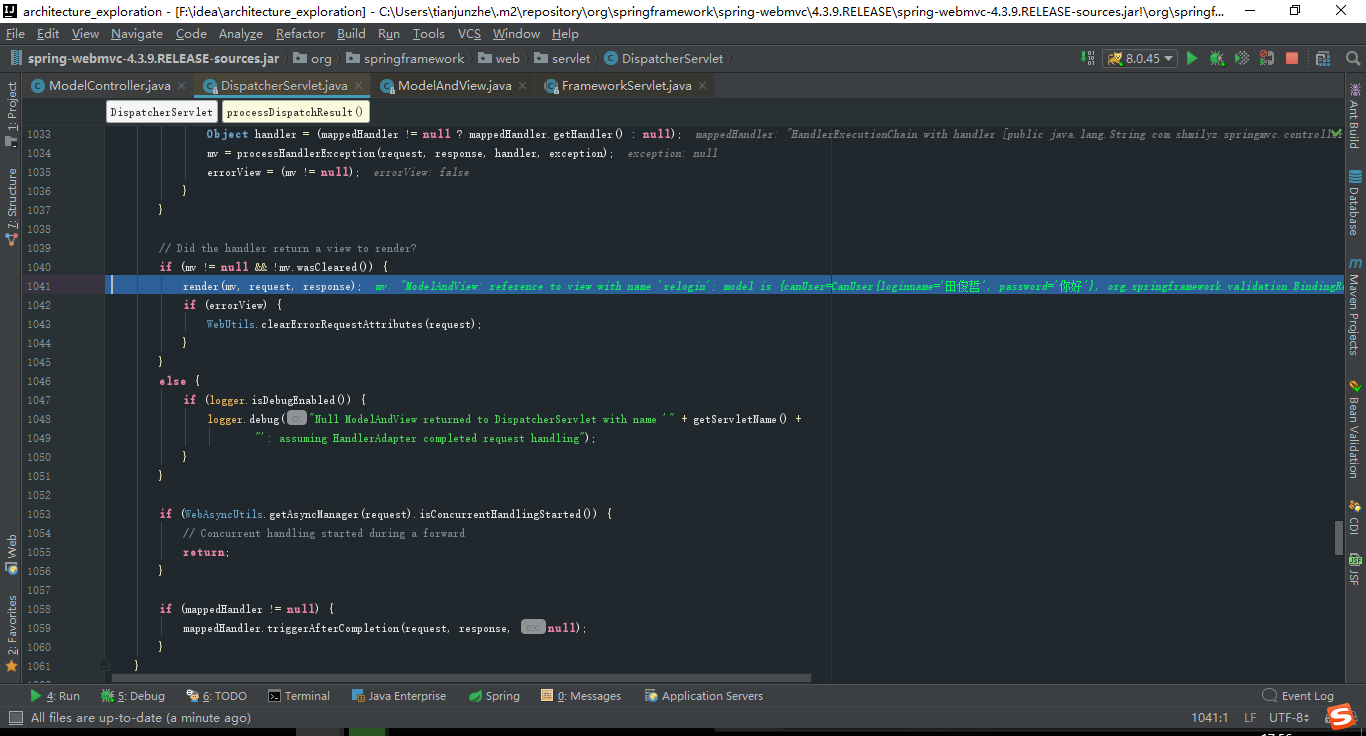

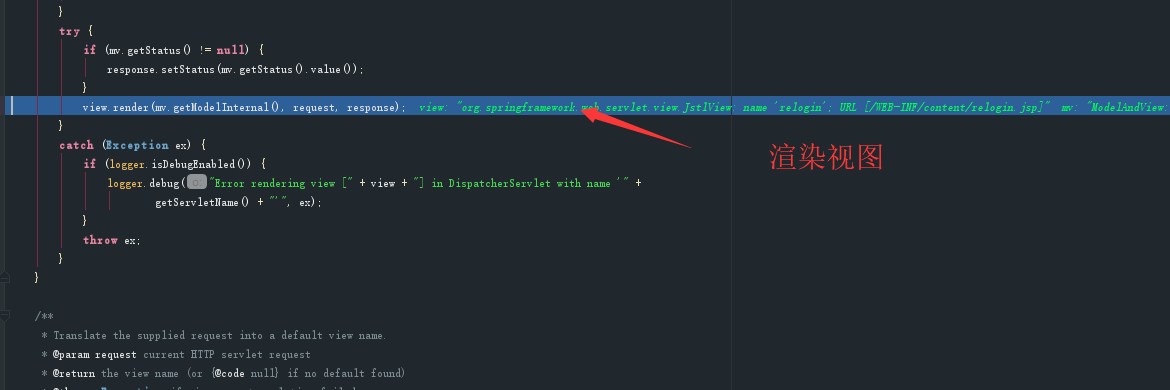

蓝标render()要做的是渲染视图的工作，我们进入这个方法。

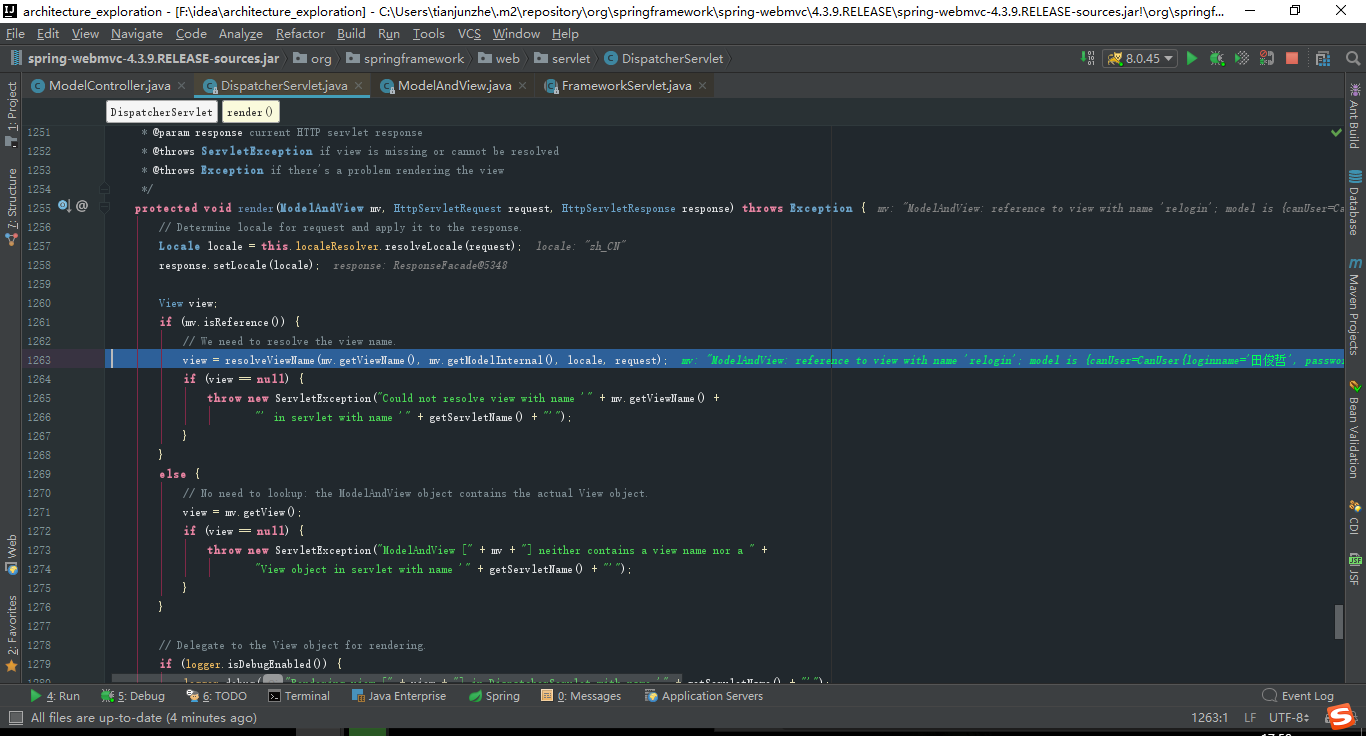

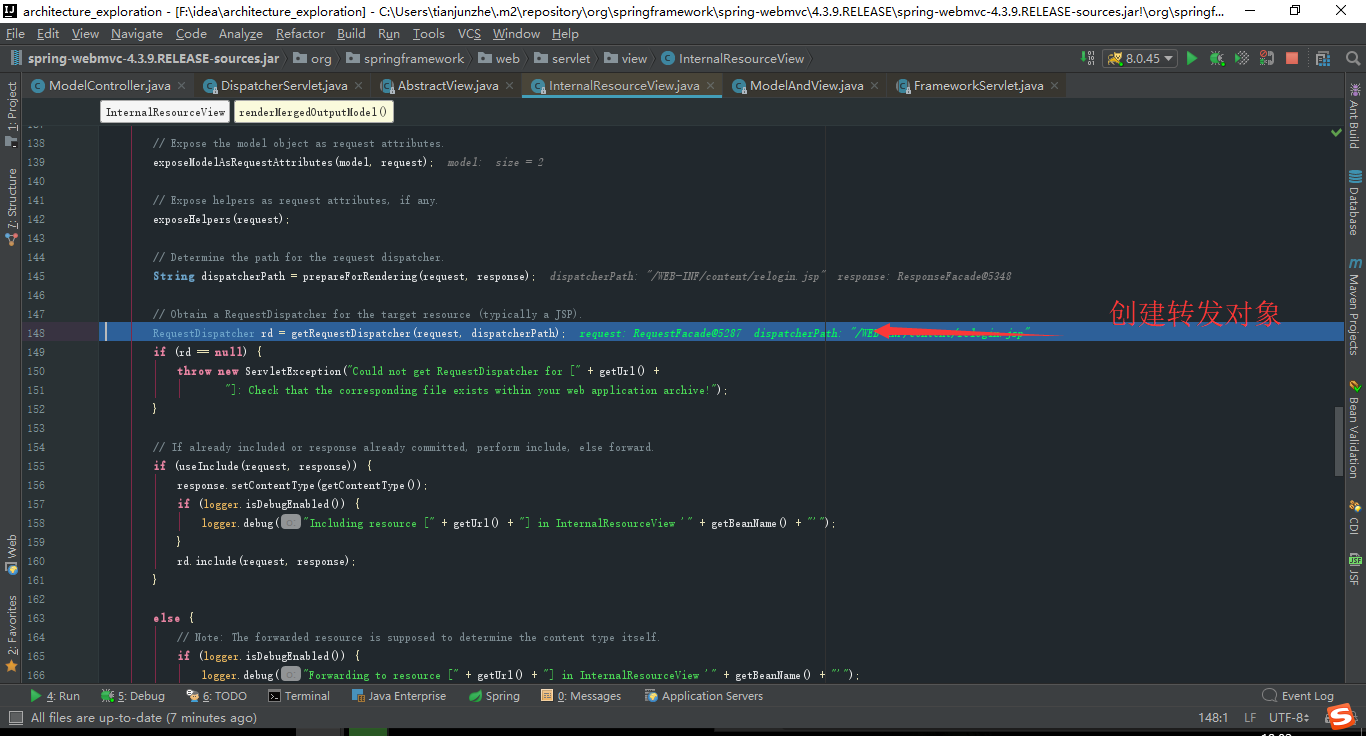

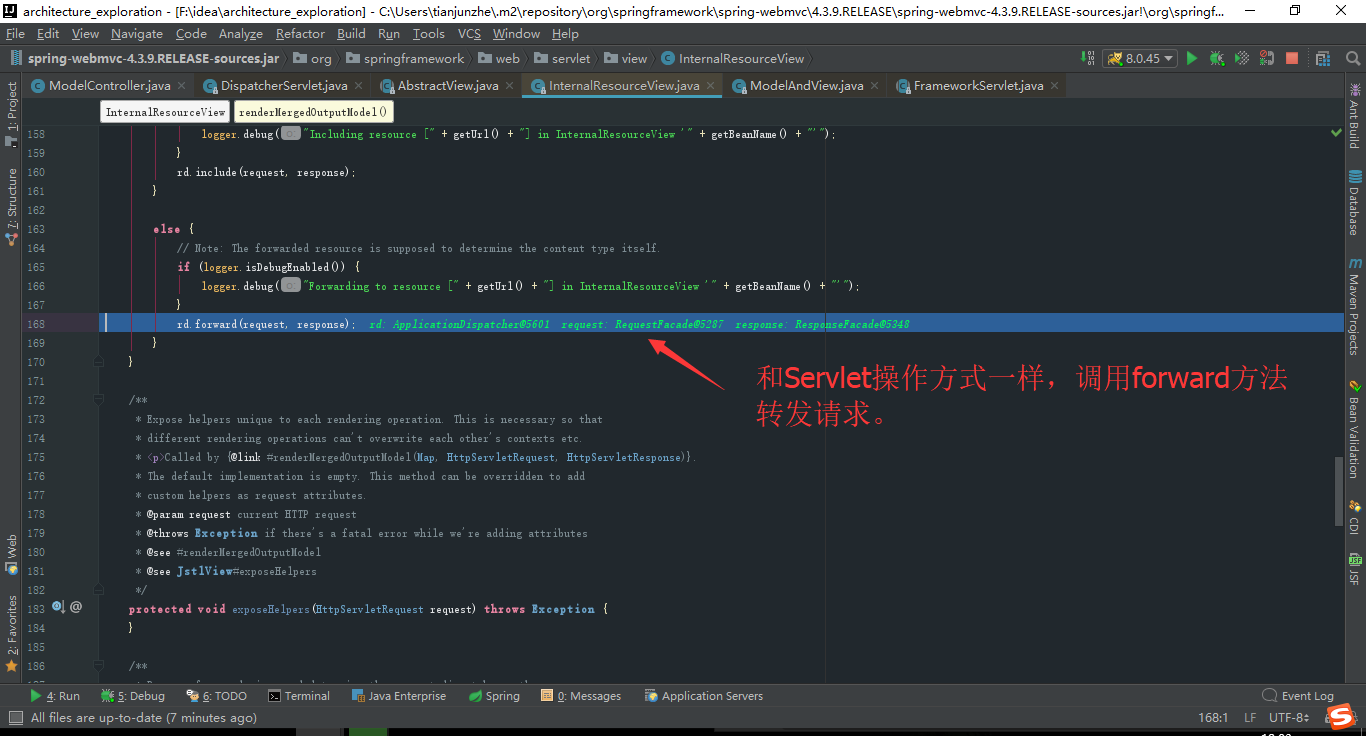

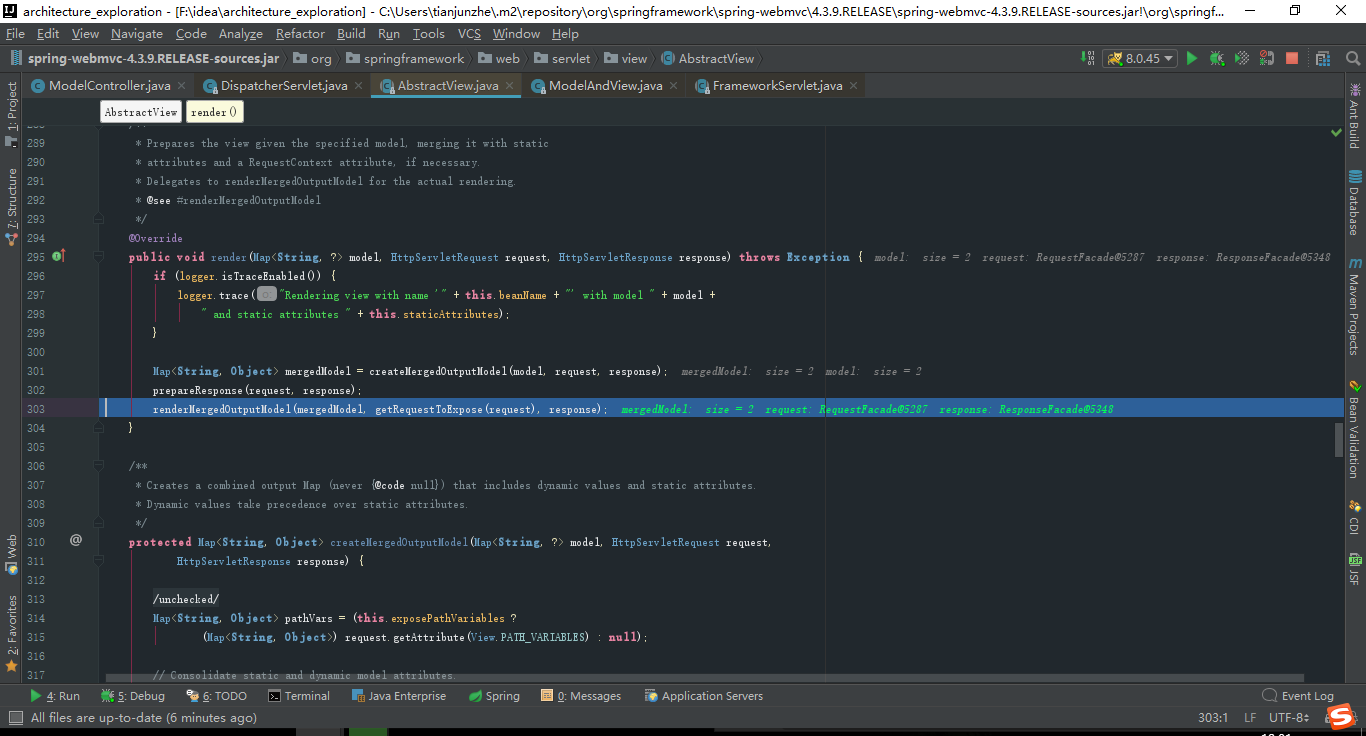

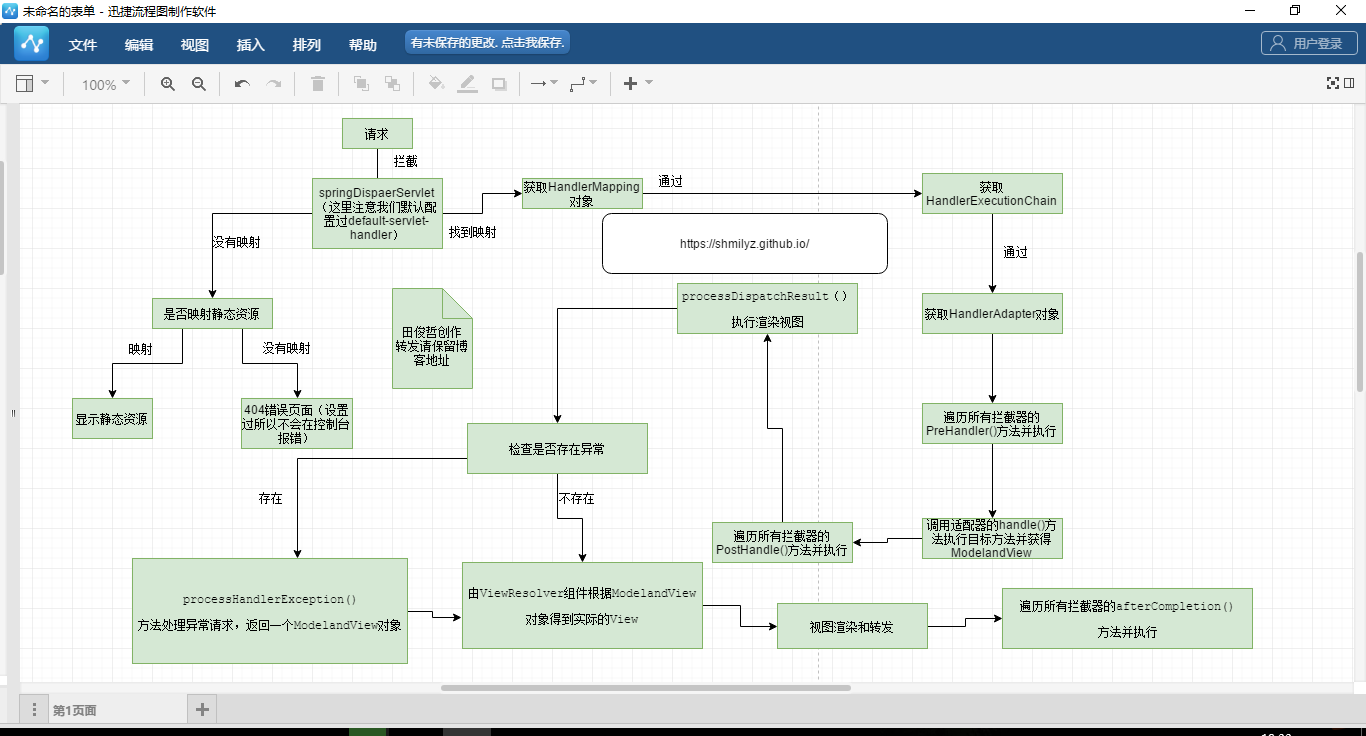

上面这几张图是我们进行渲染视图转发页面的代码，我截取了几张我们写servlet时我们知道的方法。就这样完整的过程就讲完了。下面我画了一张图，跟着图我们先走一遍。
就这样我们对Spring mvc的运行流程进行了细致的分析，这对我们使用spring mvc框架有非常好的作用。大家读起来很吃力没关系，多看几次我相信一定能摸着规律的。
总结
这一讲我们讲解了spring mvc的拦截器如何配置使用，以及对拦截器部分源码进行了分析。下一讲我们将对spring mvc异常进行处理。
